Prezentare generală

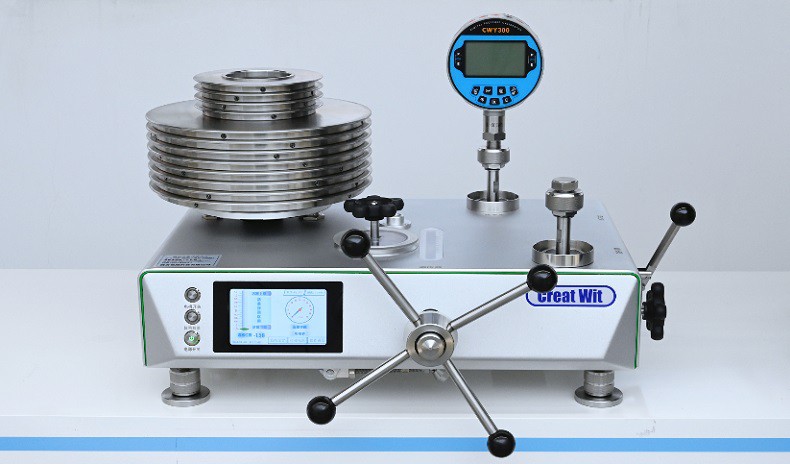

Tester hidraulic de greutate moartă CWsau standardele primare sunt cele mai precise instrumente de referință pentru presiune, care pot fi utilizate pentru calibrarea manometrelor digitale, manometrelor analogice de mare precizie, transmițătoarelor de presiune și așa mai departe.
Principiu
Principiul functional alTester hidraulic de greutate moartă CWse bazează pe principiul fizic al presiunii=forță/zonă (F/A).
Piesele de masă plasate pe partea superioară a unui sistem de piston-cilindru sunt sursa unei forțe definite cu precizie. Prin producerea unei anumite (contra)presiuni în interiorul echilibrului presiunii se realizează echilibrul: piesele de masă, inclusiv pistonul-pistonul liber al sistemului de piston-cilindri, plutesc, ceea ce va duce la o presiune foarte precisă la orificiul de testare.
Caracteristici
1. Sistemul de cilindri cu piston
- Material: carbură de tungsten. Materialul, în comparație cu alte materiale, are coeficienți de dilatare foarte scăzuti de presiune și temperatură, astfel încât există o liniaritate foarte bună pentru zona efectivă a pistonului și o precizie foarte mare a testerului de greutate moartă.
- Structura: designul sistemului de piston-cilindru este anti-tijă de rupere și structură anti-frecare; Designul centrului de greutate scăzut este esențial pentru stabilitatea la încărcarea pistonului; Calibrare de înaltă precizie posibilă cu această structură de greutate a coșului; Opțiunile de greutate versatile (kg, MPa) sporesc gradul de utilizare.
- Design modul: Designul modulului permite calibrarea ansamblului pistonului fără bază.
2.Greutăți
- Material: Greutățile sunt realizate din materiale diferite în funcție de precizie DWT diferite și pot fi corectate în funcție de gravitatea locală a utilizatorului.
3.Baza
- Capacitatea paharului de ulei este de 500 ml, iar paharul de ulei poate fi echipat cu un dispozitiv de filtru de ulei în funcție de nevoile clientului, astfel încât să împiedice pătrunderea impurităților în conducta de ulei și să provoace deteriorarea manometrului;
-
Când pistonul plutește în poziția corectă, marginea panoului frontal al echipamentului se va aprinde cu o bandă ușoară pentru a reaminti utilizatorului că pistonul a început să plutească, iar regulatorul de presiune trebuie să fie rotit încet pentru a presuriza pentru a preveni suprasarcina de presiune;
- Port de conectare a extensiilor
- Tip motor (viteza in jur de 30r/min); (optional)

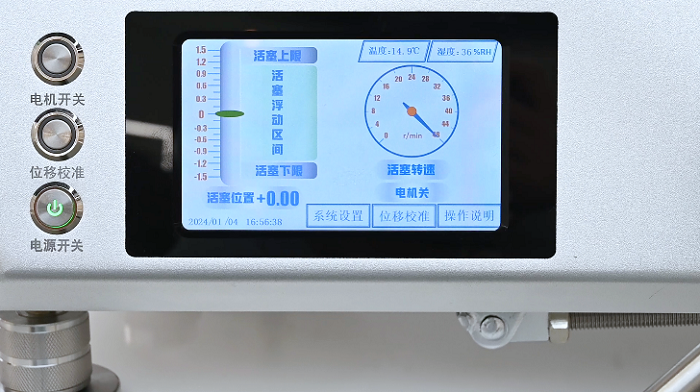

- Ecranul tactil de 5 inchi poate afișa câțiva parametri importanți, cum ar fi temperatura ambientală actuală (precizia ±1 grad) și umiditatea (precizie 5%), viteza pistonului în timp real-, poziția de plutire a pistonului etc.
Servicii și accesorii CW Hydraulic Dead Weight Tester
1.Suport de service
- Asistență post-vânzare: 1 an garanție, răspuns de 48 de ore la întreținere.
- Servicii personalizate: mai multe game definite de utilizator
- Suport tehnic: video de funcționare și servicii clienți online
2.Accesorii
|
Articol |
Cantitate |
Remarcă |
|
Baza |
1.unitate |
Cutie de ambalare inclusă |
|
Bare de mâner |
4 bare |
|
|
cheie hexagonală de 10 mm |
1.buc |
Demontați dopul de bază al pistonului |
|
Kit ac supapă de aerisire |
1.set |
|
|
Greutăți stabilite |
1.set |
Datele sunt afișate în raportul din fabrică |
|
Sistem de cilindri cu piston |
1.set |
|
|
Adaptor de alimentare |
1.buc |
|
|
Inele O-(φ12×2,5) |
50.buc |
Pentru filete de conectare, bază de măsurare și cilindru piston |
|
Inele O-(φ19×2,65) |
10.buc |
Pentru ștecherul de priză și cilindrul de calibrare |
|
Inele O-(φ16×2,4) |
5.buc |
Pentru utilizarea pompei de amorsare |
|
Manual de operare |
1.copie |
|
|
Certificat de calitate |
1.copie |
|
|
Catalog |
1.copie |
|
|
Hârtie de filtru din fibre |
10.buc |
Pentru curățarea pistonului |
|
Raport de testare/certificat de calibrare (Opțional) |
1.copie |
Nota:Specificațiile date în acest document reprezintă starea ingineriei la momentul publicării. Ne rezervăm dreptul de a aduce modificări specificațiilor și materialelor.
Descărcați fișa de date
Descrierea produsului furnizată
Informații de selecție
Contactaţi-ne
+8618202956927
sales@creatwit.com
|
Model |
CW-6T |
CW-60T |
CW-250T |
CW-600T |
CW-1000T |
CW-1600T |
||||||
|
Interval/MPa |
0.06~0.6 |
0.1~6 |
0.5~25 |
1~60 |
1~100 |
2~100 |
2~160 |
|||||
|
Presiune maximă/MPa |
0.6 |
6 |
25 |
60 |
100 |
100 |
160 |
|||||
|
Presiune min/MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
2 |
|||||
|
Suprafata/cm2 |
1 |
0.5 |
0.2 |
0.2 |
0.1 |
0.1 |
0.05 |
0.1 |
0.05 |
0.05 |
0.05 |
|
|
Piston şi şasiu |
Greutate/kg |
0.6 |
0.5 |
0.2 |
1 |
0.5 |
1 |
0.5 |
1 |
0.5 |
1 |
1 |
|
Presiune/MPa |
0.06 |
0.1 |
0.1 |
0.5 |
0.5 |
1 |
1 |
1 |
1 |
2 |
2 |
|
|
Greutate |
Greutate/kg |
0.1;0.5 |
0.5;2.5 |
0.2;1 |
1;5 |
0.5;2.5 |
1;5 |
0.5;2.5 |
1;5 |
0.5;1;5 |
0.5;1;5 |
0.5;1;5 |
|
Presiune/MPa |
0.01;0.05 |
0.1;0.5 |
0.1;0.5 |
0.5;2.5 |
0.5;2.5 |
1;5 |
1;5 |
1;5 |
1;2;10 |
1;2;10 |
1;2;10 |
|
|
Cantitate/buc |
4;10 |
4;11 |
4;11 |
4;9 |
4;9; |
4;11 |
4;11 |
4;19 |
1;4;9 |
1;4;9 |
1;4;15 |
|
|
Greutate totală (cu greutăți)/kg |
41 |
65 |
47 |
85 |
60 |
95 |
65 |
135 |
85 |
85 |
115 |
|
|
Media |
Amestec de kerosen și ulei de transformator |
Sebacat de bis (2-etilhexil). |
||||||||||
|
Greutăți material |
Oțel inoxidabil ne-magnetic (0,005%; 0,01%; 0,02%); 45# oțel carbon (0,05%) |
|||||||||||
|
Filete de conectare |
M20×1.5 |
|||||||||||
|
Precizie |
0.005%; 0.01%; 0.02%; 0.05% |
|||||||||||
|
Temperatura si RH |
0,005%, 0,01%: (20±0,5) grade, RH<80% 0,02%, 0,05%: (20±2) grade, RH<80% |
|||||||||||
|
Alimentare electrică |
AC 220V 50Hz |
|||||||||||
